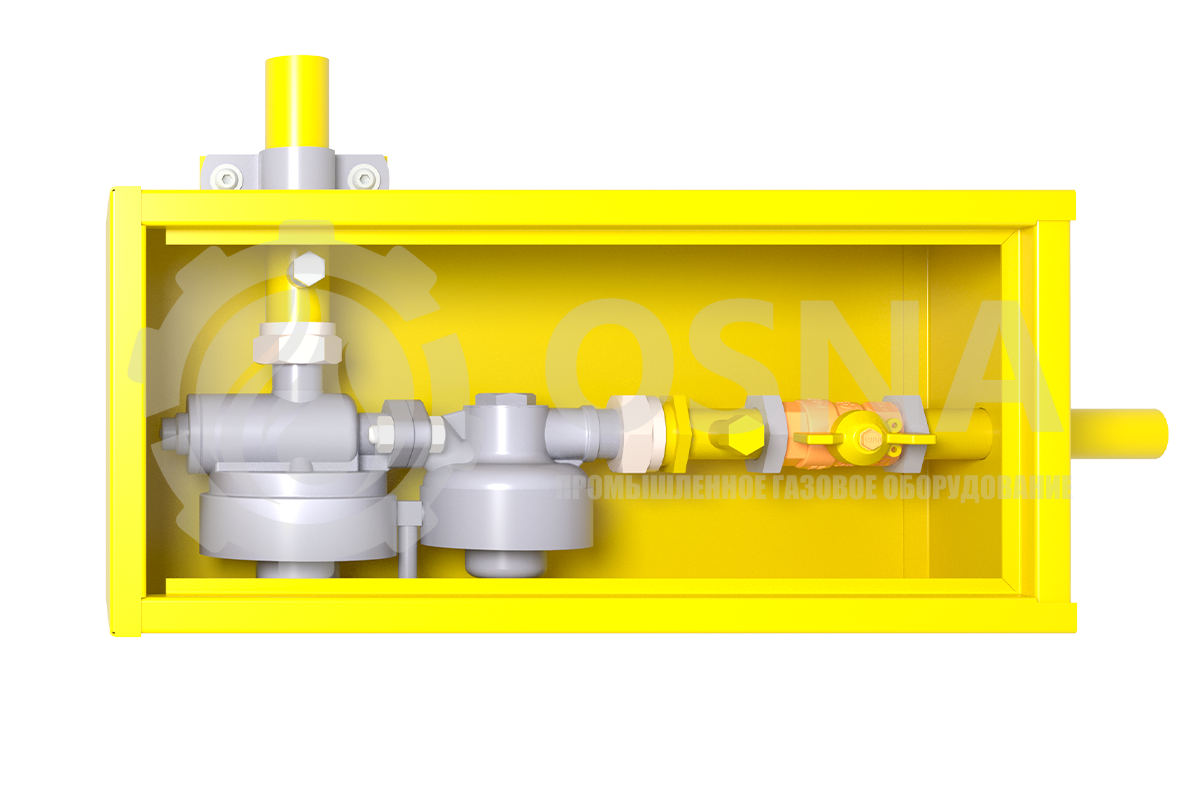

Газорегуляторный пункт УГУ-OSNA-Ш-РДГБ-1-6 (ГРПШ-6) конструктивно представляет собой металлический шкаф с закрывающейся дверцей, изготовленный из несгораемых материалов и способный оградить содержащийся в нем комплект газорегуляторного оборудования от пагубного воздействия внешних и природных факторов, к которым можно отнести перепады температур и их критические значения, механические повреждения, повышенную влажность и другие.
Комплект технологического оборудования данного вида ГРПШ включает в себя встроенный усовершенствованный регулятор марки РДГБ-6, фильтр очистки газа и предохранительные клапаны: запорный, прекращающий транспортировку газа по системе при значительном повышении или понижении его давления, и сбросной, осуществляющий сброс излишков газового сырья при непродолжительном и незначительном выходе давления газа за установленные пределы.
Шкафные газорегуляторные пункты в газораспределительных системах способны выполнять следующие задачи:
В зависимости от пожеланий клиента газорегуляторные пункты УГУ-OSNA-Ш-РДГБ-1-6 могут комплектоваться дополнительным оборудованием: электрической или газовой системой обогрева, телеметрией, телемеханикой, а также возможна поставка ГРПШ в утепленном металлическом шкафу.
| Наименование параметра размера | Значение исполнения | |
|---|---|---|
| РДП-50Н | РДП-50В | |
| Диаметр условного прохода входного фланца, Ду, мм | 50 | 50 |
| Максимальное входное давление, МПа (кгс/см2) | 1,2 (12) | |
| Диапазон настройки выходного давления, МПа | 0,001 - 0,06 | 0,06 - 0,6 |
| Пропускная способность при входном давлении: | ||
| 0,1 МПа, м3/ч 0,3 МПа, м3/ч 0,6 МПа, м3/ч 1,2 МПа, м3/ч | 1160 2320 4060 7540 | 1160 2320 4060 7540 |
| Габаритные размеры, мм, не более: | ||
| Длина Ширина Высота | 230 440 620 | 230 440 620 |
| Присоединение фланцевое | ГОСТ-12820 | |
| Масса, кг, не более | 15 | |
